О товаре
Описание

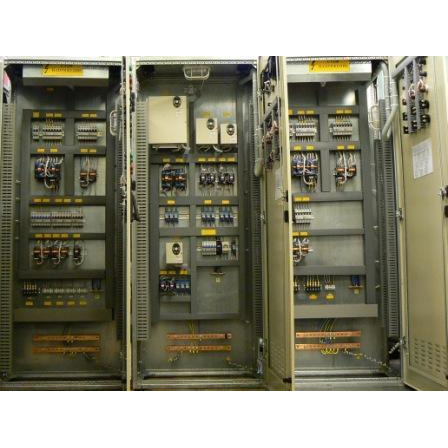

Щиты управления частотным электроприводом типа ЩУ-ЧЭ и ЩСУ предназначены для приема и распределения электрической энергии, управления, защиты и регулирования частоты вращения асинхронных электродвигателей, управления и защиты вспомогательного оборудования, входящих в состав электрооборудования центральных и индивидуальных тепловых пунктов, насосных станций.
Щиты обеспечивают оперативное управление электронасосными агрегатами, а также защиту электродвигателей насосов и вентиляторов от перегрузок и действия токов короткого замыкания.
Характеристики
- Общая информация
- Щит управления типа ЩУ-ЧЭ состоит из трех групп функционально различных шкафов:
1 группа: Два вводных шкафа типа ВРУ, содержащие вводные разъединители, счетчики активной энергии, приборы контроля, предназначенные для ввода и распределения электроэнергии в ЦТП;
2 группа: Два распределительных шкафа управления электроприводами типа РШУ, содержащие набор блоков управления (типа БНН, БНР, БРП, БПП, БТЗ), счетчиков электрической энергии и автоматических выключателей, предназначенных для управления электроприводами насосов и технологическим оборудованием, входящим в состав ЦТП;
3 группа: Шкаф преобразователей частоты, содержащий блоки управления преобразователями частоты и устройствами плавного пуска типа БПЧ и БУПП, блок АВР, предназначенный для осуществления частотного регулирования и плавного пуска электроприводов насосов входящих в состав ЦТП.
Щит управления типа ЩСУ состоит из двух групп функционально различных шкафов:
1 группа: Два вводных шкафа типа ВРУ, содержащие вводные разъединители, счетчики активной энергии, приборы контроля, предназначенные для ввода и распределения электроэнергии в ЦТП;
2 группа: Щит силовой управления, содержащий набор блоков управления (типа БНН, БНР, БРП, БПП, БТЗ, БПЧ, БУПП, АВР), счетчиков электрической энергии и автоматических выключателей, предназначенный для управления электроприводами насосов и технологическим оборудованием, а также для осуществления частотного регулирования и плавного пуска электроприводов насосов входящих в состав ЦТП.
Все шкафы имеют напольное исполнение.
Конструкция шкафов предусматривает ввод и вывод питающих и отходящих кабелей сверху.
Щиты управления частотным электроприводом (ЩУ-ЧЭ)
О товаре
Описание
Щиты управления частотным электроприводом типа ЩУ-ЧЭ и ЩСУ предназначены для приема и распределения электрической энергии, управления, защиты и регулирования частоты вращения асинхронных электродвигателей, управления и защиты вспомогательного оборудования, входящих в состав электрооборудования центральных и индивидуальных тепловых пунктов, насосных станций.
Щиты обеспечивают оперативное управление электронасосными агрегатами, а также защиту электродвигателей насосов и вентиляторов от перегрузок и действия токов короткого замыкания.
Характеристики
- Общая информация
- Щит управления типа ЩУ-ЧЭ состоит из трех групп функционально различных шкафов:
1 группа: Два вводных шкафа типа ВРУ, содержащие вводные разъединители, счетчики активной энергии, приборы контроля, предназначенные для ввода и распределения электроэнергии в ЦТП;
2 группа: Два распределительных шкафа управления электроприводами типа РШУ, содержащие набор блоков управления (типа БНН, БНР, БРП, БПП, БТЗ), счетчиков электрической энергии и автоматических выключателей, предназначенных для управления электроприводами насосов и технологическим оборудованием, входящим в состав ЦТП;
3 группа: Шкаф преобразователей частоты, содержащий блоки управления преобразователями частоты и устройствами плавного пуска типа БПЧ и БУПП, блок АВР, предназначенный для осуществления частотного регулирования и плавного пуска электроприводов насосов входящих в состав ЦТП.
Щит управления типа ЩСУ состоит из двух групп функционально различных шкафов:
1 группа: Два вводных шкафа типа ВРУ, содержащие вводные разъединители, счетчики активной энергии, приборы контроля, предназначенные для ввода и распределения электроэнергии в ЦТП;
2 группа: Щит силовой управления, содержащий набор блоков управления (типа БНН, БНР, БРП, БПП, БТЗ, БПЧ, БУПП, АВР), счетчиков электрической энергии и автоматических выключателей, предназначенный для управления электроприводами насосов и технологическим оборудованием, а также для осуществления частотного регулирования и плавного пуска электроприводов насосов входящих в состав ЦТП.
Все шкафы имеют напольное исполнение.
Конструкция шкафов предусматривает ввод и вывод питающих и отходящих кабелей сверху.
